Anhängerbremsen und EBS: was die Vorschriften für einen Sattelanhänger der Klasse O3 oder O4 verlangen

Die Bremsanlage eines schweren Anhängers wird für sich allein genehmigt, und ebenso die der Zugmaschine. Keine Genehmigung bescheinigt eine bestimmte Paarung, und keines der beiden Prüfblätter sagt, wie sich eine gegebene Zugmaschine und ein gegebener Anhänger die Bremsarbeit untereinander aufteilen werden. Das ist die Tatsache, die den meisten dessen zugrunde liegt, was eine gemischte Flotte als einen zu spät bremsenden Anhänger oder eine Zugmaschine erlebt, die alles allein leistet.

O3 und O4 sind Massebänder, keine Anhängertypen

Die Verordnung (EU) 2018/858 legt die Klassen fest. Artikel 4 Absatz 1 Buchstabe c unterteilt Klasse O in O1, Anhänger mit einer zulässigen Gesamtmasse von nicht mehr als 0,75 Tonnen; O2, mehr als 0,75 Tonnen, aber nicht mehr als 3,5 Tonnen; O3, mehr als 3,5 Tonnen, aber nicht mehr als 10 Tonnen; und O4, mehr als 10 Tonnen.

Die Zahl bezieht sich nicht auf die Kombination – das ist die gesonderte Frage der Lkw-Gewichte, zulässiges Gesamtgewicht und Zuggesamtgewicht –, aber bei einem Sattelanhänger ist es auch nicht die Gesamtmasse des Anhängers. Artikel 4 Absatz 2 verweist für die Einstufungskriterien auf Anhang I, und Nummer 2.2.3 dieses Anhangs besagt, dass bei einem Sattelanhänger, einem Zentralachsanhänger und einem Starrdeichselanhänger die für die Klasseneinteilung des Fahrzeugs maßgebliche Gesamtmasse der von den Rädern einer Achse oder Achsgruppe auf den Boden übertragenen Last entspricht, wenn der Anhänger mit dem Zugfahrzeug verbunden ist. Der Anteil, der über den Königszapfen und die Sattelkupplung auf der Zugmaschine lastet, bleibt außen vor. Fast alles, was ein europäischer Unternehmer als Sattelanhänger bezeichnen würde, ist trotzdem O4: Das Band öffnet sich oberhalb von 10 Tonnen und hat kein oberes Ende. Die Aufbauart spielt dabei keine Rolle, sodass ein Curtainsider, ein Tankauflieger und ein Tieflader hier eine einzige Klasse bilden, und was sie unterscheidet, gehört zu den Anhängertypen.

Die Bremsvorschriften sind ihrem Ursprung nach keine EU-Vorschriften. Anhang I der Verordnung (EU) 2019/2144, konsolidiert zum 2. August 2026, listet die UN-Regelung Nr. 13, „Bremsen von Fahrzeugen und Anhängern“, in der im ABl. L 42 vom 18. Februar 2016 veröffentlichten Änderungsserie 11 für die Klassen M2, M3, N und O.

Was die Regelung dem Anhänger vorschreibt

Absatz 5.2.2.3 ist die gesamte Anforderung an das Betriebsbremssystem: Anhänger der Klassen O3 und O4 müssen mit einem durchgehenden oder einem halb durchgehenden Betriebsbremssystem ausgerüstet sein. Beide werden unter 2.9 und 2.10 definiert und beschreiben die Kombination, nicht den Anhänger: eine einzige Betätigungseinrichtung, die der Fahrer abstufbar betätigt, sowie eine gleichzeitige oder zeitlich in geeigneter Weise abgestimmte Bremsung der einzelnen Fahrzeuge der Kombination, unabhängig von ihrer gegenseitigen Stellung. Ausgeschlossen ist damit das Auflaufbremssystem, das 5.2.2.2 nur für Zentralachsanhänger der Klasse O2 zulässt. Ein schwerer Anhänger darf nicht deshalb bremsen, weil er auf die Zugmaschine aufgelaufen ist.

Das Betriebsbremssystem muss auf alle Räder wirken und seine Wirkung sinnvoll auf die Achsen verteilen (5.2.2.4); der Anhänger muss selbsttätig zum Stillstand kommen, wenn sich die Kupplung während der Fahrt löst (5.2.2.9); und die Feststellbremsung muss auch dann gewährleistet sein, wenn der Anhänger vom Zugfahrzeug getrennt ist, betätigbar durch eine auf dem Boden stehende Person – oder, bei einem zur Personenbeförderung genutzten Anhänger, vom Innern des Anhängers aus (5.2.2.10).

Ab diesem Gewicht ist ABS keine Option. Absatz 5.2.2.13 verlangt von einem O3-Anhänger eine Antiblockiervorrichtung gemäß Anhang 13 und von einem O4-Anhänger eine nach den Anforderungen von Anhang 13 für die Kategorie A. Die Fahrzeugstabilisierungsfunktion ist enger gefasst und mit mehr Einschränkungen versehen, als eine Zusammenfassung normalerweise wiedergibt. Absatz 5.2.2.23 beginnt mit „Vorbehaltlich der Bestimmungen des Absatzes 12.3 dieser Regelung“ – der Übergangsbestimmung, nach der Typgenehmigungen nach der vorhergehenden Änderungsserie bis zum 1. September 2026 anzuerkennen waren – und verlangt dann eine Fahrzeugstabilisierungsfunktion, die mindestens eine Überrollkontrolle umfasst und Anhang 21 entspricht, für Fahrzeuge der Klassen O3 und O4 mit höchstens drei Achsen und Luftfederung. Fußnote 27 nimmt zwei Klassen sogleich wieder heraus: Anhänger für Schwerlasttransporte und Anhänger mit Bereichen für stehende Fahrgäste sind von der Anforderung ausgenommen. Die erste ist eine eng gefasste Kategorie, keine Aufbauform: Anhang I Nummer 5.10 der Verordnung (EU) 2018/858 beschränkt den „Anhänger für Schwerlasttransporte“ auf ein Fahrzeug der Klasse O4, das für die Beförderung unteilbarer Ladungen bestimmt ist und wegen seiner Abmessungen Geschwindigkeits- und Verkehrsbeschränkungen unterliegt – eine Typgenehmigung, nicht der Tieflader, den derselbe Anhang lediglich als Variante der „Höhe des Decks“ aufführt. Ein dreiachsiger, luftgefederter Anhänger, der nach dieser Definition für Schwerlasttransporte genehmigt ist, erfüllt beide Bedingungen und bleibt außerhalb der Stabilitätsregel; ein gewöhnlicher Tieflader, der teilbare Ladung befördert, tut das nicht.

Weil 5.2.2.13 jedem O3- und O4-Anhänger eine Antiblockiervorrichtung vorschreibt, fällt jeder von ihnen auch unter 5.2.2.17, der einen Steckverbinder nach ISO 7638:2003, einen automatisierten Verbinder gemäß Anhang 22 oder beides verlangt. Derselbe Absatz fügt eine Kennzeichnung hinzu, die es wert ist, bei einem mit dem ISO-7638:2003-Steckverbinder ausgerüsteten Anhänger geprüft zu werden: Sie muss dauerhaft angebracht sein und die Funktionsfähigkeit des Bremssystems bei eingestecktem und nicht eingestecktem Steckverbinder anzeigen, sichtbar angeordnet, wenn die pneumatischen und elektrischen Schnittstellenverbindungen hergestellt sind.

Der Prüfanschluss ist das, wonach man suchen sollte

Absatz 5.2.2.12 ist für jeden, der einen Anhänger begutachtet, die nützlichste Zeile der Regelung. Anhänger der Klassen O3 und O4 müssen Absatz 5.2.1.18.4.2 erfüllen, und „ein leicht zugänglicher Prüfanschluss, funktionsmäßig nach dem Kupplungskopf der Steuerleitung, ist erforderlich“.

Der Querverweis gibt diesem Abgriffspunkt seine Bedeutung. Absatz 5.2.1.18.4.2 verlangt, dass das selbsttätige Bremsen des Anhängers einsetzen muss, bevor der Druck in der Versorgungsleitung auf 200 kPa abgefallen ist, wenn der Druck in der Versorgungsleitung um mindestens 100 kPa pro Sekunde abgesenkt wird – eine festgelegte Rate und ein festgelegter Druck statt eines bloßen „irgendwann“. Der nachfolgende Unterabsatz schränkt dies dann ein. Nach 5.2.2.12.1 braucht bei einem Anhänger mit einer elektrischen Steuerleitung, der mit einem Zugfahrzeug mit einer elektrischen Steuerleitung elektrisch verbunden ist, der selbsttätige Bremsvorgang so lange nicht zu erfolgen, wie der Druck in seinen eigenen Druckluftbehältern für die Bremswirkung gemäß Anhang 4 Absatz 3.3 ausreicht – nicht weniger als 13,5 Prozent der maximalen Radlast im Stand, geprüft beladen aus 40 km/h. Bei den Kombinationen, um die es in diesem Artikel geht, ist diese Erlaubnis der Normalfall, keine Ausnahme.

Der Prüfpunkt sitzt an der Steuerleitung unmittelbar hinter dem Kupplungskopf, sodass sich der vom Zugfahrzeug ankommende Druck an der Grenze zwischen den beiden Fahrzeugen ablesen lässt, ohne irgendetwas zu demontieren. Um genau diese Grenze geht es in Anhang 10: dessen Absatz 1.3.1 verlangt, dass mindestens eine Achse beginnt, eine Bremskraft aufzubauen, sobald der Kupplungskopfdruck zwischen 20 und 100 kPa liegt, beladen wie unbeladen.

Ein Gebrauchtkäufer kann diese Prüfung nicht auf dem Hof wiederholen, kann aber feststellen, ob der Anschluss vorhanden, nicht verdeckt und erreichbar ist. Es ist nicht der einzige Abgriffspunkt, den die Regelung verlangt – Absatz 5.1.4.2 fordert weitere Druckluft-Prüfanschlüsse für die periodische technische Überwachung, darunter einen in jedem unabhängigen Kreis des Bremssystems, sodass es möglich ist, den Ein- und Ausgangsdruck der vollständigen Übertragungsleitung zu prüfen (5.1.4.2.4), alle nach Abschnitt 4 der ISO-Norm 3583:1984. Was einen verbauten Prüfpunkt zu einem Mangel statt zu einer Unannehmlichkeit macht, ist 5.1.4.3: Die Zugänglichkeit der geforderten Prüfanschlüsse darf nicht durch nachträgliche Veränderungen oder den Anbau von Zubehörteilen oder durch den Fahrzeugaufbau behindert werden.

Warum ein unpassendes Gespann schlecht bremst

Die Kompatibilitätsanforderungen von Anhang 10 sind Bänder, keine Punkte. Eine Zugmaschine für Sattelanhänger muss die Beziehung zwischen ihrer Abbremsung und dem Steuerleitungsdruck für alle Drücke zwischen 20 und 750 kPa innerhalb der in Diagramm 3 gezeigten Flächen halten (3.1.6.3). Ein Sattelanhänger muss dasselbe für seine eigene Abbremsung gegenüber diesem Druck tun, innerhalb zweier aus den Diagrammen 4A und 4B abgeleiteter Flächen (4.1.1).

Beide Anforderungen werden dann genau für die Fahrzeuge gelockert, um die es in diesem Artikel geht. Absatz 1.1 Buchstabe b lässt die unbeladene Hälfte für Zugfahrzeuge und Anhänger mit Druckluftbremssystem entfallen, die mit einer Antiblockiervorrichtung nach Anhang 13 ausgerüstet sind – wozu 5.2.2.13 jeden O3- und O4-Anhänger macht –, und setzt an ihre Stelle die Regel, dass für alle Beladungszustände zwischen 20 kPa und 100 kPa am Kupplungskopf der Steuerleitung eine Bremskraft aufgebaut werden muss. Und 4.1.1 muss von einem Sattelanhänger mit einem Kc-Faktor von weniger als 0,95, der mindestens die Bremswirkung nach Anhang 4 Absatz 3.1.2.1 beziehungsweise Absatz 3.1.3.1 erzielt, überhaupt nicht erfüllt werden (4.1.2).

Nichts in diesem Aufbau verlangt, dass die beiden Fahrzeuge aufeinander abgestimmt sind. Jedes wird für sich allein gegen sein eigenes Diagramm nachgewiesen, und die Regelung stellt ausdrücklich klar, dass der Nachweis der Zugmaschine entkuppelt erfolgt: Die Vollbremswerte von 650 bis 850 kPa nach 3.1.3.1 und 3.1.3.2 müssen bei der Kraftfahrzeugzugmaschine nachweislich vorhanden sein, wenn sie vom Anhänger entkuppelt ist (3.1.3.3). Zwei Fahrzeuge können jeweils legal innerhalb ihres Bandes liegen und dabei an dessen entgegengesetzten Rändern stehen. Bei demselben Steuerdruck leistet bei einem Gespann der Anhänger mehr der Arbeit und bei einem anderen die Zugmaschine mehr – beide vollständig genehmigt.

Ansprechzeiten werden auf dieselbe Weise ermittelt. Anhang 6 Absatz 3.1 verlangt, dass die Ansprech- und Schwelldauer des Anhängers ohne das Kraftfahrzeug gemessen wird, gegen einen Simulator, an den die Kupplungsköpfe der Versorgungsleitung und der Druckluft-Steuerleitung und/oder der Steckverbinder der elektrischen Steuerleitung angeschlossen werden. Jede Seite wird auf ihrem eigenen Prüfstand gemessen.

Die Regelung legt die Korrektur auf das Zugfahrzeug. Die Kupplungskraftsteuerung ist nur im Kraftfahrzeug zulässig (5.2.1.28.1), und ihre Wirkung muss darin bestehen, die Differenz zwischen den jeweiligen Werten der dynamischen Abbremsung bei Kraftfahrzeugen und Anhängefahrzeugen zu verringern (5.2.1.28.2). Genau in diesem Absatz kommt eine gekuppelte Paarung dem Prüfblatt am nächsten: Die Wirksamkeit der Kupplungskraftsteuerung muss zum Zeitpunkt der Typgenehmigung nach einem zwischen Fahrzeughersteller und technischem Dienst vereinbarten Verfahren geprüft werden, wobei Bewertungsverfahren und Ergebnisse dem Typgenehmigungsbericht anzufügen sind. Eine Zugmaschine kann einen fremden Anhänger bis zu einem gewissen Grad in die Spur ziehen. Ein Anhänger kann dasselbe nicht für eine fremde Zugmaschine leisten.

Zwei Steuerleitungen – und welcher der Anhänger folgt

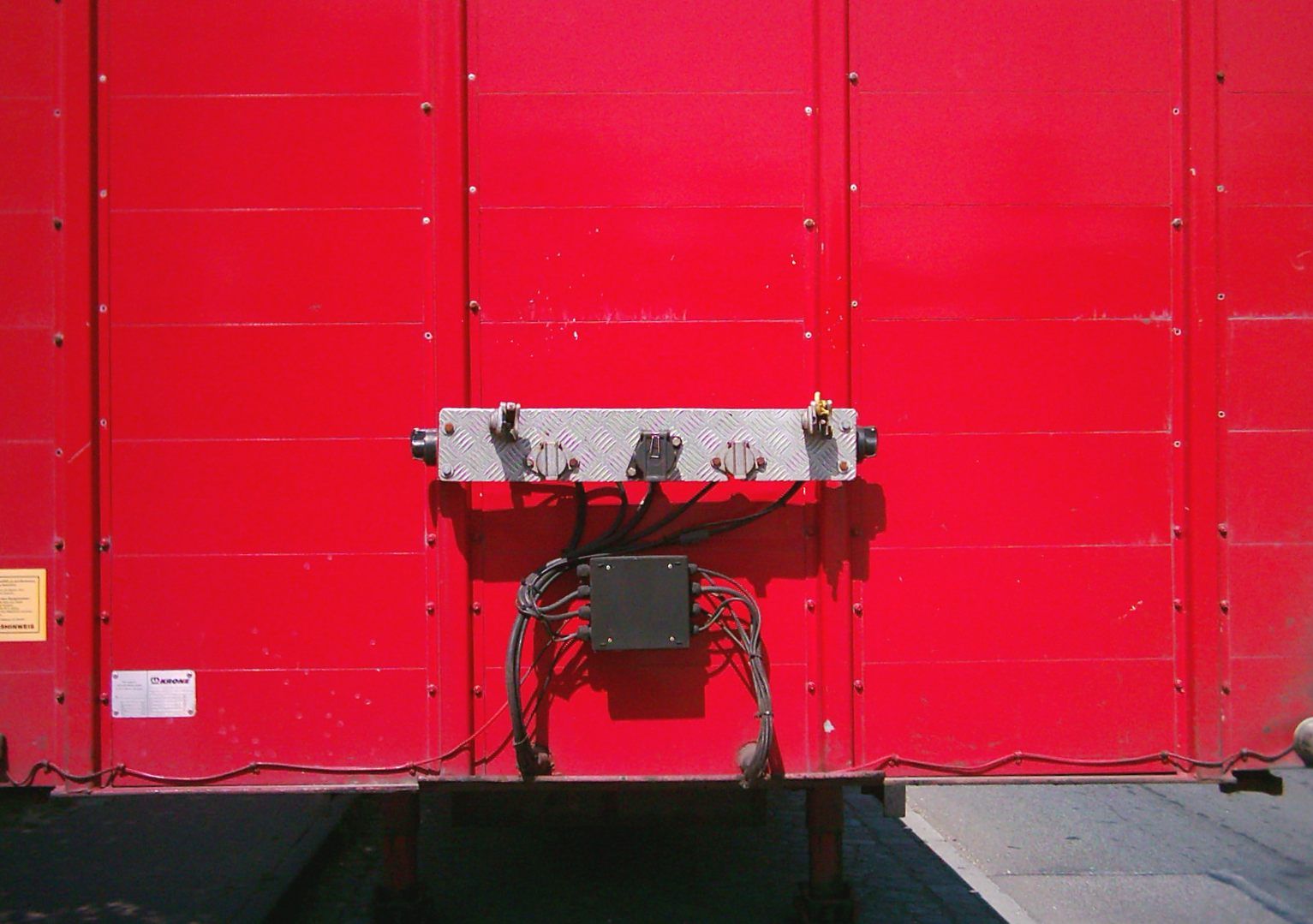

Absatz 5.1.3.1 lässt drei Anordnungen zu: eine Druckluft-Versorgungsleitung und eine Druckluft-Steuerleitung (5.1.3.1.1); diese beiden zuzüglich einer elektrischen Steuerleitung (5.1.3.1.2); oder eine Druckluft-Versorgungsleitung und allein eine elektrische Steuerleitung (5.1.3.1.3). Die dritte ist durch Fußnote 4 ausgeschlossen, die besagt, dass Verbindungen zwischen Kraftfahrzeugen und Anhängern nach Absatz 5.1.3.1.3 erst zulässig sind, wenn die Kompatibilität und die Sicherheit durch die Festlegung einheitlicher technischer Standards gewährleistet sind. Damit bleiben zwei zulässige Anordnungen übrig, nicht eine. Auch der ISO-7638-Steckverbinder aus 5.2.2.17 schließt die Lücke nicht, denn Anhang 16 Absatz 1.2 behandelt ihn zunächst als Stromversorgung für das Bremssystem oder die Antiblockiervorrichtung, die über die Stifte 6 und 7 nur bei einem mit elektrischer Steuerleitung ausgerüsteten Fahrzeug auch eine Schnittstelle für die Datenübertragung bereitstellt. In der Praxis ist ein moderner schwerer Anhänger nach 5.1.3.1.2 gebaut und führt beide mit – das ist jedoch eine Marktbeobachtung, keine Entscheidung der Fußnote.

Führen beide Fahrzeuge tatsächlich zwei Steuerleitungen mit, legt 5.1.3.4 fest, welche maßgeblich ist. Beide Signale müssen am Kupplungskopf anliegen, und der Anhänger muss das elektrische Steuersignal verwenden, es sei denn, dieses gilt als ausgefallen; in diesem Fall schaltet er selbsttätig auf die pneumatische Leitung um (5.1.3.4.1). Jedes Fahrzeug muss für beide Leitungen Anhang 10 entsprechen (5.1.3.4.2), doch Anhang 10 Absatz 1.2 fügt hinzu, dass identische Bremskennlinien für beide nicht erforderlich sind. Dieser Satz erklärt, warum sich ein Gespann anders anfühlen kann, sobald ein Fehler es auf die pneumatische Leitung zurückgeworfen hat, ohne dass etwas außerhalb der Spezifikation läge. Bei einem Ausfall innerhalb der elektrischen Steuer-Übertragungseinrichtung müssen mindestens 30 Prozent der vorgeschriebenen Betriebsbremsleistung des Anhängers erhalten bleiben (5.2.2.15.2).

Hier trifft das Marketingwort auf die Regelung, und die Antwort hängt davon ab, welche Fassung man aufschlägt. Der Text im ABl. L, 2026/746 definiert es: Nach Absatz 2.53 ist ein „Elektronisch gesteuertes Bremssystem“ oder „EBS“ ein Betriebsbremssystem, bei dem die Betätigungseinrichtung in der Steuer-Übertragungseinrichtung ein elektrisches Signal erzeugt und elektrische Ausgangssignale an Einrichtungen gibt, die mithilfe gespeicherter oder erzeugter pneumatischer Energie Betätigungskräfte erzeugen. Der Ausdruck taucht in diesem Text dreimal auf: in der Definition, in der Überschrift von Absatz 5.2.1.27, „Besondere zusätzliche Anforderungen für elektronisch gesteuerte Bremssysteme“, und in einer Fußnote, die auf 5.2.1.27 zurückverweist. Absatz 5.2.1 ist der Abschnitt für Fahrzeuge der Klassen M2, M3 und N; Abschnitt 5.2.2, Fahrzeuge der Klasse O, verwendet den Ausdruck überhaupt nicht. Anders der Text der Änderungsserie 11, auf den Anhang I der Verordnung (EU) 2019/2144 weiterhin verweist: Er definiert den Ausdruck nicht und stellt keine Überschrift darüber; „elektronisch gesteuert“ steht dort nur bei der Bremskraftverteilung in Anhang 10 (Absatz 7.5: „Bei elektronisch gesteuerten Bremskraft-Verteilungssystemen“, dazu eine Fußnote) und einmal beiläufig in den Prüfvorschriften zur Fahrzeugstabilisierungsfunktion („z. B. ABS oder ein elektronisch gesteuertes Bremssystem“). Eine unter der Änderungsserie 11 erteilte Genehmigung wurde daher unter einem Text erteilt, der die Sache nie als eigenen Gegenstand regelt – wissenswert, wenn die Papiere eines gebrauchten Anhängers älter sind als das Vokabular im Prospekt, der das Wort ungeachtet dessen verwendet: Krones Datenblatt zum Profi Liner nennt die Bremsanlage nach ECE R 13 und dann ein 2S/2M-EBS mit RSS und Diagnose über eine ISO-7638-Steckdose.

Was beide Fassungen unter 2.24 definieren, ist die elektrische Steuerleitung: die elektrische Verbindung zwischen zwei Fahrzeugen zur Betätigung des Bremssystems des Anhängefahrzeugs innerhalb einer Fahrzeugkombination, bestehend aus den elektrischen Leitungen und der Steckverbindung einschließlich der Teile für die Datenübertragung und die Stromversorgung für die Steuer-Übertragungseinrichtung des Anhängers. Anhang 16 sortiert die ISO-11992-Botschaften dann in Stufen. Die Absätze 2.1 und 2.3 listen Botschaften auf, die uneingeschränkt unterstützt werden müssen. Absatz 2.4 listet Botschaften auf, die vom Zugfahrzeug oder Anhänger je nach Fall unterstützt werden müssen, „wenn das Fahrzeug über eine Funktion für den entsprechenden Parameter verfügt“ – und genau in dessen Tabelle 2.4.2, Anhänger zu Zugfahrzeug, stehen Summe der Achslasten, Reifendruck, Bremsbeläge, Temperatur der Bremsen und Position angehobener Achsen. Nur Absatz 2.5, der alle übrigen Botschaften erfasst, ist optional. Die Lücke zwischen zwei genehmigten Fahrzeugen besteht also nicht darin, dass diese Signale vorenthalten werden dürften: Ein Anhänger mit Liftachse muss deren Stellung melden. Sie besteht darin, dass die Unterstützung nur in eine Richtung läuft. Die einzigen Anhängerbotschaften, die Anhang 16 das Zugfahrzeug verpflichtet, dem Fahrer als Warnung anzuzeigen, sind die beiden in Absatz 2.2, die aktive Fahrzeugstabilisierungsfunktion und die Anforderung des roten Warnsignals. Alles, was eine Flotte für die Telematik will, hängt davon ab, dass die Funktion an beiden Enden installiert ist, und keine Genehmigung an einem der beiden Fahrzeuge verspricht das.

Was sich an einem gebrauchten Anhänger ablesen lässt

Die Genehmigung ist das erste Dokument, und sie ist datiert. Die Verordnung (EU) 2019/2144 verweist weiterhin auf die Änderungsserie 11, veröffentlicht im ABl. L 42 vom 18. Februar 2016 und mit gültigem Text bis Ergänzung 13, während der Text im ABl. L, 2026/746 den gültigen Text bis Ergänzung 1 zur Änderungsserie 15 enthält, in Kraft seit 11. Januar 2026. Die Genehmigung eines Anhängers beschreibt die Regeln seines eigenen Jahrgangs, und unter welcher Serie sie erteilt wurde, ist eine Frage, die man stellen sollte, statt sie anzunehmen.

Die körperlichen Prüfungen sind kurz: die ISO-7638-Kennzeichnung nach 5.2.2.17 lesbar dort, wo die Leitungen angeschlossen werden, und der Prüfanschluss nach 5.2.2.12 vorhanden und erreichbar. Wird die Bremskraftverteilung durch eine Einrichtung vorgenommen, die den Luftdruck moduliert, verlangt Anhang 10 Absatz 7.2 Angaben über die Achslasten und die Nennausgangsdrücke, und 7.4 verlangt, dass sie an gut sichtbarer Stelle dauerhaft angebracht sind; kann ein elektronisch gesteuertes Bremskraft-Verteilungssystem dies nicht leisten, tritt nach Absatz 7.5 ein Selbstüberwachungsverfahren an dessen Stelle. Ein Schild, das man lesen kann, und eine elektronische Selbstprüfung sind zwei unterschiedliche Arten von Nachweis.

Artikel 5 Absatz 1 Buchstabe b der Richtlinie 2014/45/EU unterzieht die Klassen O3 und O4 einer Prüfung im Rahmen der technischen Überwachung ein Jahr nach der Erstzulassung und danach jährlich – doch Artikel 5 Absatz 1 sagt, dass Fahrzeuge „mindestens“ innerhalb dieser Zeitabstände zu prüfen sind, Erwägungsgrund 4 hält fest, dass den Mitgliedstaaten die Möglichkeit eingeräumt werden sollte, strengere Prüfkriterien als in der Richtlinie gefordert festzulegen, und Artikel 5 Absatz 4 erlaubt es dem Mitgliedstaat oder der zuständigen Behörde, ein Fahrzeug früher zur Prüfung vorzuschreiben, nach einem Unfall, bei einem Wechsel des Inhabers der Zulassungsbescheinigung oder bei 160 000 km. Die Richtlinie legt ein EU-Mindestmaß fest; maßgeblich ist die nationale Vorschrift, die sie umsetzt. Die Bremsanlage ist Bereich 1 im Prüfumfang von Anhang I, der erste Bereich nach der Identifizierung des Fahrzeugs. Aufeinanderfolgende Prüfbescheinigungen beantworten bei einem Anhänger dieselbe Frage, die sie bei einer Zugmaschine im Artikel Gebrauchten Lkw kaufen beantworten – nur dass ein Anhänger keinen Motor und keine Emissionsklasse hat, sodass nichts aus der Abfolge Euro VI und Euro 7 auf ihn zutrifft. Was sich hingegen überträgt, ist die Achszahl. Bei der Zugmaschine ist es die 4×2- und 6×2-Notation der Achskonfigurationen; beim Anhänger ist es eine bloße Zählung, an die 5.2.2.23 die Stabilitätsanforderung knüpft – vorbehaltlich der Übergangsdaten von 12.3 und der beiden Klassen, die Fußnote 27 ausnimmt. Innerhalb dieser Grenzen ist es eines der wenigen Dinge, die sich durch einen Rundgang um ein Fahrzeug feststellen lassen und die zeigen, was seine Genehmigung abdecken musste.
